地下管線是城市中比較重要的基礎設施，是能夠負責維持現代化城市正常運行重點?，F(xiàn)如今隨著社會的發展，城市地下管線的線種類繁多，結構復雜，不同種類地下管線埋設特征也不同，所以想要從事地下管線相關工作的，有必要學習地下管線的基礎知識，掌握不同種類管線的結構特征和埋設規律，采用與管線相應的探測技術方法，更為高效率、高質量地完各種與地下管線相關的工作。

一、地下管道的分類
給水管道：可按給水的用途分為生活用水、生產用水和消防用水。
排水管道：可按排泄水的性質分為污水、雨水和雨污合流及工業廢水等管道。
燃氣管道：可按其所傳輸?shù)娜細獾男再|(zhì)分為煤氣、液化氣和天然氣管道。
工業管道：可按其傳輸?shù)牟牧闲再|(zhì)分為氫、氧、乙炔、石油、排渣等管道。
熱力管道：可按其所傳輸?shù)牟牧戏譃闊崴驼羝艿馈?br style="box-sizing: border-box;"/>電力電纜：可按其功能分為供電（輸電和配電）、路燈、電車等電纜。
通訊電纜：可按其功能分為電話電纜、有線電視和其他專用電信電纜等。

二、地下管線技術術語
壓力管線：指管道內流體介質由外部施加力使其流動的工程管線。
重力自流管線：指管道內流動著的介質由重力作用沿其設置的方向流動的工程管線。
可彎曲管線：指通過某些加工措施易于彎曲的工程管線。
不易彎曲管線：指通過某些加工措施不易彎曲的工程管線。
管線水平凈距：指水平方向敷設的相鄰管線外表之間的水平距離。
管線垂直凈距：兩條管線上下交叉敷設時，從上面管道外壁最低點到下面管道外壁最高點之間的垂直距離。
管線埋設深度：指從地面到管道底（內壁）的距離，即地面標高減去管底標高。管道設計、施工時通常采用此定義，與地下管線探測行業定義的管線埋設深度有區別。
管線覆土深度：指地面到管道頂（外壁）的距離。

三、地下管線分析
給水工程管線
給水工程管線輸送的是城市居民生活、工業企業生產等城市正常運轉的各類用水，這些用水對水質、水壓有一定的要求。為保障管內水流的水質、水壓達標，給水管線具有良好的密封性；由于管材選型不當、管道施工不當、長期運行管道及閥門滲漏或損壞等種種原因，給水管網存在漏損情況；給水管線沿線需布設消防栓。

排水工程管線
（1）城市污水主要由居民日常生活污水和達到排入污水管網標準的工業廢水組成。
（2）城市雨水主要是指降雨、降雪等降水，經地表徑流排入城市雨水管線。
電力工程管線
地下敷設電纜較少時，宜采用直埋敷設，較多時宜采用電纜溝或排管敷設的方式，后者會占用較大地空間；為了保證道路兩側地塊用電的可靠性，電力管線沿線會布設環網柜、分線箱等設施。

電信工程管線
通訊信號的傳送媒介主要是電纜和光纜。電纜依靠金屬導線傳遞電信號，而金屬導線受雨、污水或地下水的影響，會發生化學反應或電化學反應。光纜傳輸相對于電纜傳輸有著傳輸容量大，受電磁干擾程度小優點。電信管線無論采用哪種信號傳遞媒介，對外界影響程度小于受外界的影響程度。

熱力工程管線
熱力工程管線傳遞的熱媒介主要是以供居民生活用熱為主的熱水和以工業企業生產用熱為主的蒸汽。熱水管道一般為雙管制，即由平行布設的供水管和回水管組成，因此占用較大空間，但其相對較為安全、衛生；蒸汽管道為單管制，傳熱量大但易損壞。熱力管線屬于壓力管線，且管線周邊溫度較高。

燃氣工程管線
燃氣管道具有較高的危險性，漏氣可能發送火災、爆炸等危險事故；燃氣管道屬于壓力管道，壓力越大管道接口、管道自身越容易發生漏氣現象，因此《城鎮燃氣設計規范》（GB50 028-2006）規定中、低壓燃氣管道宜采用聚乙烯管、鋼管等，次高壓燃氣管道應采用鋼管。

四、地下管線探測的目的和意義

地下管線探測的目的是更新并形成詳實的地下管線資料，保護已有地下管線，防止施工時對管線造成破壞。

五、地下管線探測難點

地下管線種類多，材質多樣，埋設時間和方式不盡相同，管線常出現縱橫交叉、上下重疊現象，增加了探測的難度。歸納起來，管線探測過程中常遇到的難點有四個方面：非金屬管線；平行敷設的管線；長距離、大埋深的管線；非開挖敷設的管線（穿越道路、地上建筑物等）。

六、傳統探測方法有哪些

1、普通管線探測儀：
利用電磁感應原理探測金屬管線、電/光纜，以及一些帶有金屬標志線的非金屬管線，這類簡稱管線探測儀。

優點：探測速度快、簡單直觀、操作方便。

缺點：僅能檢測出金屬管線，探測非金屬管線時，必須借助非金屬探頭，這種方法使用起來比較費力，需要侵入管線內部。
2、管線探地雷達（暗管探測儀）：

利用電磁波探測所有材質的地下管線，也可用于地下掩埋物體的查找，俗稱雷達，也被稱為管線雷達。

優點：能探測所有材質的管線，也可用于地下掩埋物體的查找，適用范圍廣，功能強大。

缺點：對環境要求較高，容易受電磁影響，測深能力較差（難查3米以下長距離、大埋深的管線），對操作者素質和經驗要求高。

七、地下管線慣性定位儀的優勢

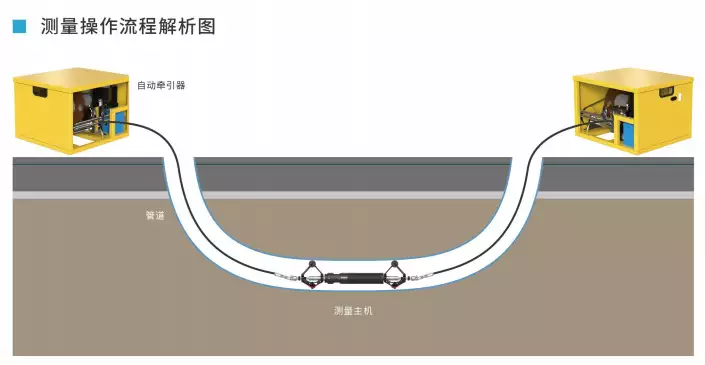

地下管線慣性定位儀是零偏科技具有自主知識產權的地下管道定位設備，采用航天器的自主導航技術—慣性導航技術，利用組合導航以及基于IMU/里程/運動特征/環境特征的多傳感器信息融合和誤差在線補償技術，能夠精準可靠地獲取城市復雜環境下的地下管線三維信息。地下管線慣性定位儀解決了傳統技術存在的受埋深、地質條件、電磁干擾等因素影響造成測試結果不可靠的問題。地下管線慣性定位儀目前測量精度可以達厘米級，適用管徑內徑范圍40mm-1500mm，更大范圍可定制，同時具備雙里程計量方式，IP68的防水級別，可在20m-50m水下連續工作超過4小時，適用于各種復雜環境，軟件操作簡單，多種格式輸出，數據導出便利。

優點：

管內測量

不受外界電磁干擾；

不管道埋深影響；

適應于各種材質、口徑的管道；

不受地面條件限制；

測量速度快、測量精度高；

測量結果可靠。
